12 - Rosas-dos-Ventos na Cartografia Antiga Portuguesa 4 - Portulanos 1 e 2


marearte





 Caros amigos

 Num dos postes anteriores abordei pela rama o conceito de portulano em cartografia (Post nº 7 - Rosas-dos-Ventos na Cartografia Antiga Portuguesa 3 - 16/04/2014).



 Embora a evolução das cartas marítimas que serviram para a navegação desde a antiguidade não esteja suficientemente documentada, vou tentar aprofundar um pouco essa evolução desde c. 1296 (cartas Portulano), passando pelo aparecimento da carta Mercator em 1569, até aos nossos dias.



Portulano

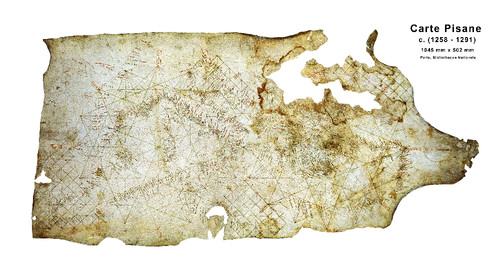

 Carta Pisano



Os primeiros ''portulanos'' foram confeccionados nas cidades de Gênova e Pisa, sendo o exemplar mais antigo que se conhece datado de 1296. Angelo Dulcert Portolano, em 1300, aperfeiçoou as linhas loxodrómicas, dando o seu sobrenome a este tipo de representação.

Outros estudiosos, entretanto, sustentam que o termo "portulano'’ foi utilizado pela primeira vez em 1285, com o sentido de ''descrição dos portos marítimos e das costas'’ ou seja, um tipo de roteiro das costas que hoje usamos para a navegação costeira através das conhecenças.

As linhas loxodrómicas são linhas rectas que representam "rumos" que ligam diferentes pontos numa carta. Para uma melhor compreensão do que são "linhas loxodrómicas" e da sua história ligada a Portugal, ver o excelente artigo de Nuno Crato que pode ser encontrado em  - http://cvc.instituto-camoes.pt/ciencia/e6.html - (porque é que ele não se ficou só pela Matemática?).

Estas cartas eram usadas para uma navegação não muito longe da costa (Mediterrâneo por exemplo) através do carteamento com o "ponto de fantasia" que consistia no traçado de um ponto em determinado rumo (bússola) através da estimativa da distância percorrida o que, como se percebe bem, dava azo a alguns erros de posicionamento, principalmente quando sem referências de terra.

Os portugueses também se destacaram na produção de portulanos, especialmente no período do Infante D. Henrique e da lendária "Escola de Sagres".

A partir do século XVI o termo ‘'portulano'' difundiu-se e começou a ser aplicado a qualquer colecção de instruções náuticas, assim como aos mapas que as acompanhavam. A partir do século XIX o termo passou a designar, de forma genérica, as cartas marítimas produzidas até aos fins do século XVI.

Estima-se que restem atualmente um pouco mais de uma centena de exemplares desses primitivos mapas.


 Carta de Latitudes

 A partir da segunda metade do século XV (navegações atlânticas) foram introduzidos na navegação métodos astronómicos (medição da altura da Estrela Polar e do Sol) o que permitiu a determinação da latitude e assim deu lugar ao uso  do "ponto de esquadria", possibilitando a execução de cartas mais precisas a que podemos chamar "cartas de latitude". As cartas de latitude conjugam as linhas loxodrómicas com escalas de latitude.

Jorge Reinel - 1540.jpg

 Jorge Reinel - 1540



Projecção Mercator

Em 1569 Gerardus Mercator, cartógrafo belga revolucionou a cartografia ao representar o globo terrestre num rectângulo plano, através da chamada “Projeção de Mercator” que permite a representação da Terra, uma superfície curva, numa superfície plana com um mínimo de distorção nos pólos.

Esta projecção utiliza 24 linhas verticais (os meridianos) e 12 linhas horizontais (os paralelos) que aumentam a distância entre elas conforme se vão aproximando dos pólos o que permite o traçado de rotas através de "curvas-traçado" (loxodrómicas) bastante mais eficientes.



Projecção Mercator.jpg

 Projecção Mercator



Os nossos dias

Todos nós sabemos que a localização de um ponto sobre a superfície da terra é dada por três coordenadas: a latitude, a longitude e a altitude - no caso da navegação marítima a altitude é sempre a mesma: 0 metros..

A latitude é calculada por navegação astronómica, mas a longitude é calculada (grosso modo) pela diferença horária entre o meridiano de lugar e o meridiano de referência o que pode ser feito com o recurso a dois cronógrafos - um com a hora do meridiano de referência e outro com a hora do meridiano do lugar.

Esta diferença horária é depois transformada em diferença em graus (24 horas correspondem a 360º).

A medição do tempo no mar alto era um problema devido à pouca (ou nenhuma) fiabilidafe dos instrumentos utilizados.

John Harrison, um relojoeiro inglês desenvolveu em 1695 um cronógrafo marítimo (após várias tentativas) que tinha um desvio de um terço de segundo por dia, o que lhe dava um boa fiabilidade.

Actualmente o GPS (Sistema de Posicionamento Global) é universalmente usado consistindo num conjunto de satélites artificias que enviam sinais para um receptor que, por triangulação, determina a posição exacta em que se encontra- com uma margem de erro de poucos metros (<5 metros).





GPS Naval.jpg

 GPS Náutico



 Os meus Portulanos

 Diogo Homem desenhou 3 Atlas, qual deles o mais maravilhoso, a saber:



"Atlas Náutico do Mar Mediterrâneo, do Mar Negro e do Nordeste do Oceano Atlântico" - 1559;

"Atlas do Mar Mediterrâneo, do Mar Negro e do Nordeste do Oceano Atlântico" - 1574;

"Portulano executado em Veneza" - 1572*



Deste último, elaborei seis Rosas-dos-Ventos das estampas 1, 2 e 6 bem como o mapa de Portugal da estampa 2 e montei dois portulanos que apresento em seguida. A forma dos portulanos pretende imitar a da pele de cabra curtida (pergaminho) que era usada a bordo para a elaboração do desenho das costas que se iam avistando.









 Portulano 1

Rosas dos Ventos de Diogo Homem

Portulano executado em Veneza em 1572

F6











Portulano 2

Rosas dos Ventos de Diogo Homem

Portulano executado em Veneza em 1572

F1 e F2

Os quadros são em formato 42 X 30 cm e as Rosas-dos-Ventos são pintadas sobre papel pergaminho. São vendidos a €40,00 sem moldura.



* Seguindo o critério de classificação das cartas de marear apresentado anteriormente, este Atlas é composto de "cartas de latitude" e não de "portulanos"

16.04.14

7 - Rosas-dos-Ventos na Cartografia Antiga Portuguesa 3


marearte





Caros amigos



A evolução dos "mapas" desde a antiguidade





Na época medieval, a concepção do mundo era bastante fantasiosa e simbólica, segundo o ponto de vista ocidental. O mundo conhecido começou por ser representado pelos célebres mapas T-O (Orbis Terrarum) que não tinham qualquer utilidade prática tendo em vista o que hoje significa um mapa.





 Mapa T-O de Isidoro (560 - 636)



No entanto as pessoas deslocavam-se por mar e tinham necessidade de ter referências possíveis de seguir para essas viagens.



No Mediterrâneo - e noutros "mares" - as viagens eram feitas junto à costa e eram referênciados pontos desta (aquilo que hoje designamos por "conhecenças" que se encontram nos roteiros de costa), que permitiam colocar os navios nas rotas pretendidas e levá-los a bom porto. Estas descrições constam dos portulanos que derivam dos "périplos", já existentes na antiguidade, e que tinham a mesma finalidade.



O portulano mais antigo que se conhece foi redigido em 1296 e dá pelo nome de "Il Compasso da navigare". Data da mesma época também a mais antiga carta-portulano conhecida designada por "Pisana". Existem assim duas "ferramentas" complementares usadas como auxiliares de navegação: o Portulano, uma memória descritiva de como fazer a viagem (roteiro) e a Carta-Portulano, uma representação gráfica prática do espaço onde se moviam os navios destinando-se ambas a facilitarem a navegação marítima.





As Cartas-Portulano caracterizam-se pelo traçado de várias linhas em forma de teia que partem de diferentes pontos referenciados na carta e se cruzam entre si, que representam os diferentes rumos possíveis de seguir a partir desses pontos e permitiam localizar o navio no mar através do método de "rumo e estima". Esses rumos são hoje conhecidos como os diferentes pontos cardeais, pontos colaterais e pontos sub-colaterais que, no seu conjunto compoem a Rosa-dos-Ventos.



Na época medieval os principais centros de elaboração de Cartas-Portulano foram Veneza, Génova e Maiorca.



Em Portugal foi pela mão do Infante D. Henrique, que contratou em 1420 o mestre cartógrafo Jaime de Maiorca, que foram introduzidas as técnicas de cartografia da época certamente aplicadas pelos navegadores portugueses nas suas descobertas o que é referido por diferentes cronistas.



As cartas-portulano que hoje conhecemos não foram certamente usadas a bordo e destinavam-se mais a usos sumptuários pelos grandes senhores. Embora não esteja referenciada, até hoje, nenhuma carta-portulano usada a bordo - fácilmente se deterioraram devido ao uso e aos maus tratos -  podemos imaginá-las mais práticas, desprovidas de iluminuras, mais no tipo da "Carta Pisano"









Mais Rosas-dos-Ventos



7 – Sebastião Lopes - 1558



Rosa-dos-ventos existente numa carta em pergaminho grosso que representa a maior parte da Europa, a metade ocidental da África, costas orientais da América do Norte, a maior parte da América Central e as costas das partes central e norte da América do Sul.









Esta carta encontra-se no “British Museum”, cota “Add. MS 27, 303”.

Publicada em “Portugaliæ Monumenta Cartographica”, Vol. IV, 5, Estampa 390.

INCM, 1978













8 – Sebastião Lopes - 1558



Esta Rosa-dos-ventos está na mesma carta da anterior.









9 – Lopo Homem-Reineis - 1519



Rosa-dos-ventos existente no Atlas Universal (truncado).







As cartas deste Atlas encontram-se :

-       Mapa Mundi, “Collection M. Destombes”, Paris (Rés. Ge. AA640);

-       Outras cartas,”Biblioteque Nationale” Paris (Rés. Ge. DD683).

Publicada em “Portugaliæ Monumenta Cartographica”, Vol. I, 55-61, Estampas 16-24.

INCM, 1978.











 10 - Diogo Homem - 1558







11 – João Freire - 1546



Rosa-dos-ventos existente no Atlas do Atlântico Norte e Mediterrâneo, com 7 cartas.











Estas cartas encontram-se  na “Huntington Library” San Marino, Califórnia (HM 29).

Publicada em “Portugaliæ Monumenta Cartographica”, Vol. 1, 153-4, Estampas 75-78.

INCM, 1978.













12 – Diogo Homem - 1572



Rosa-dos-ventos existente no Atlas da Europa e Mediterrâneo, com 7 cartas.









Estas cartas encontram-se  na “Bibliothèque Nationale”, Paris (Mss.Portugais 45).

Publicada em “Portugaliæ Monumenta Cartographica”, Vol. II, 41, Estampas 147-150.

INCM, 1978











13/13A– Diogo Homem - 1572



Rosa-dos-ventos existente no Atlas da Europa e Mediterrâneo, com 7 cartas.









Estas cartas encontram-se  na “Bibliothèque Nationale”, Paris (Mss.Portugais 45).

Publicada em “Portugaliæ Monumenta Cartographica”, Vol. II, 41, Estampas 147-150.

INCM, 1978.







14 – Diogo Homem - 1572



Rosa-dos-ventos existente no Atlas da Europa e Mediterrâneo, com 7 cartas.









Estas cartas encontram-se  na “Bibliothèque Nationale”, Paris (Mss.Portugais 45).

Publicada em “Portugaliæ Monumenta Cartographica”, Vol. II, 41, Estampas 147-150.

INCM, 1978.













15 - Diogo Homem - 1572



Encontra-se nas mesmas cartas da anterior





 Preços das Rosas-dos-Ventos actualizados



Os preços actuais das Rosas-dos-Ventos são de 20,00 Euros para as individuais e 22,50 Euros para as duplas e executam-se por encomenda as que já foram publicadas neste blogue, sendo fornecidas sem moldura, com passpartout e autocolante com informação sobre a Rosa.



Os pedidos devem ser efectuados para:



mareartenautilus@gmail.com





 Bons Ventos
